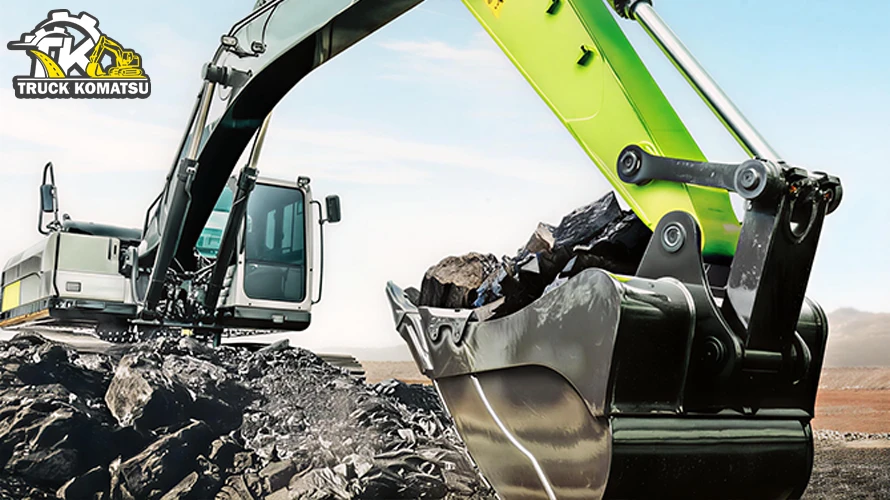

بیل مکانیکی زوملاین ۲۳۰ به عنوان یکی از محصولات شاخص در کلاس ۲۰ تا ۲۵ تنی، یک گزینه کلیدی برای پیمانکاران و فعالان پروژه های عمرانی، راهسازی، و معدنی است. این دستگاه که با نام رسمی بیل مکانیکی zoomlion ze230e نیز شناخته می شود، با هدف ایجاد تعادل میان قدرت عملیاتی بالا، بهره وری سوخت مطلوب و هزینه نگهداری مناسب طراحی و به بازار عرضه شده است. هدف از این مقاله در تراک کوماتسو (نمایندگی فروش قطعات بیل کوماتسو) ارائه تحلیلی دقیق و جامع بر مشخصات فنی بیل مکانیکی زوملاین ۲۳۰ است تا کاربران با دیدی کامل نسبت به قابلیت ها و ظرفیت های واقعی این ماشین سنگین اقدام به تصمیم گیری نمایند.
مشخصات بیل مکانیکی زوملاین ۲۳۰
در ادامه مشخصات هر قسمت را به صورت جداگانه مورد بررسی قرار می دهیم.
مشخصات عمومی زوملاین ۲۳۰
شناخت مشخصات کلی، اولین گام برای ارزیابی کارایی یک بیل مکانیکی در محیط های مختلف کاری است. بیل مکانیکی ۲۳۰ زوم لاین یک ماشین از نوع چرخ زنجیری (Crawler Excavator) است که به واسطه پایداری فوق العاده و توانایی حرکت در مسیرهای صعب العبور، برای عملیات حفاری سنگین ایده آل است.
ابعاد بیل مکانیکی زوملاین ۲۳۰
- وزن کاری (Operating Weight): وزن عملیاتی استاندارد این مدل ۲۲,۸۰۰ کیلوگرم (۲۲.۸ تن) است. این وزن در کلاس خود، تعادلی مناسب بین قدرت و جابه جایی ایجاد می کند و به دستگاه امکان می دهد تا با پایداری بالا، نیروهای حفاری قوی را تحمل کند.
- عرض کلی دستگاه (Overall Width): عرض دستگاه ۲,۹۹۰ میلی متر (۲.۹۹ متر) است که برای ثبات در هنگام حفاری عمیق یا کار بر روی شیب ها بسیار حیاتی است.
- عرض کفشک زنجیر (Track Shoe Width): عرض استاندارد کفشک ها ۶۰۰ میلی متر است. این اندازه باعث توزیع وزن مناسب و کاهش فشار وارده بر زمین (Ground Pressure) می شود، هرچند که برای زمین های بسیار نرم، امکان نصب کفشک های پهن تر نیز وجود دارد.
برای برنامه ریزی حمل ونقل این ماشین، اطلاع از ابعاد دقیق در حالت جمع شده ضروری است:
| مشخصه ابعادی | مقدار (میلی متر) | مقدار (متر) |
| طول حمل و نقل (Transport Length) | ۹,۷۵۵ | ۹.۷۵۵ |
| عرض حمل و نقل (Transport Width) | ۲,۹۹۰ | ۲.۹۹ |
| ارتفاع حمل و نقل (Height to Top of Cab) | ۳,۱۹۰ | ۳.۱۹ |
| حداقل فاصله از زمین (Min. Ground Clearance) | ۴۴۰ | ۰.۴۴ |
| شعاع چرخش دم (Tail Swing Radius) | ۲,۸۴۰ | ۲.۸۴ |
| ارتفاع تا زیر وزنه تعادل (Counterweight Clearance) | ۱,۰۷۰ | ۱.۰۷ |
مشخصات موتور و توان خروجی زوملاین ۲۳۰
شرکت زوملاین برای مدل ZE230E از یک موتور شناخته شده و قابل اعتماد استفاده کرده است:
- مدل موتور: Cummins B5.9-C (معادل مدل Cummins 6BTAA5.9-C178 در برخی نسخه ها)
- نوع: دیزلی، ۶ سیلندر خطی، ۴ زمانه، مجهز به توربوشارژر و اینترکولر (Turbocharged, Intercooled)
- توان نامی (Rated Power): ۱۳۳ کیلووات (۱۷۸ اسب بخار)
- سرعت دوران نامی (Rated RPM): ۲۰۰۰ دور در دقیقه
- حجم موتور (Displacement): ۵.۹ لیتر
- حداکثر گشتاور (Max. Torque): ۷۰۸ نیوتن متر در ۱۵۰۰ دور در دقیقه
انتخاب موتور کامینز (Cummins) با این سطح از توان خروجی، تضمین می کند که بیل مکانیکی زوملاین ۲۳۰ در سخت ترین شرایط کاری، از جمله خاک های متراکم و عملیات حفاری عمیق، توان کافی را برای تأمین فشار هیدرولیک مورد نیاز داشته باشد. قابلیت سرویس دهی گسترده موتورهای کامینز در ایران نیز یک مزیت بزرگ برای اپراتورها به شمار می رود.
سیستم سوخت و مصرف انرژی زوملاین ۲۳۰
با توجه به حجم بالای عملیات در پروژه های سنگین، راندمان مصرف سوخت یک فاکتور حیاتی است. این موتور به لطف سیستم تزریق سوخت پیشرفته، تلاش می کند تا مصرف سوخت را در حالت های مختلف کاری بهینه سازد.
- ظرفیت مخزن سوخت (Fuel Tank Capacity): ۳۲۰ لیتر (۸۴.۶ گالن)
- استاندارد آلایندگی: معمولاً در بازه Tier 2 قرار می گیرد، که استانداردی رایج برای ماشین آلات وارداتی در این بازه تولید است.
ظرفیت باکت و قدرت کندن زوملاین ۲۳۰
بیل مکانیکی ۲۳۰ زوم لاین برای انجام وظایف سنگین طراحی شده و قدرت خود را از طریق باکت استاندارد ۱.۱ متر مکعبی (۱.۱ m³) منتقل می کند.
| مشخصه نیروی حفاری | مقدار (کیلونیوتن – kN) | توضیح |
| نیروی حفاری باکت (Bucket Digging Force) (ISO) | ۱۵۵ kN | حداکثر نیرویی که بیل می تواند در نوک باکت اعمال کند. |
| نیروی حفاری آرم (Arm Digging Force) (ISO) | ۱۲۴ kN | حداکثر نیروی مورد استفاده برای کشیدن بازو در حین حفاری. |
| حداکثر نیروی کشش (Max. Drawbar Pull) | ۱۹۵ kN | نیروی کششی مورد نیاز برای حرکت دستگاه در شرایط دشوار. |
این مقادیر نشان دهنده قدرت بسیار بالای دستگاه برای کار در معادن کوچک، پروژه های خاکی و تخریب های متوسط هستند.
سیستم هیدرولیک زوملاین ۲۳۰
راندمان و دقت یک بیل مکانیکی، بیش از هر چیز به سیستم هیدرولیک آن وابسته است. زوملاین در این مدل، یک سیستم هیدرولیک دو پمپه و با کنترل دقیق را به کار گرفته است.
- نوع پمپ اصلی: پمپ پیستونی دوتایی با دبی متغیر (Swash Variable Double-Piston Pump)
- حداکثر دبی پمپ: ۲ × ۲۲۰ لیتر بر دقیقه (مجموع ۴۴۰ لیتر بر دقیقه)
- پمپ پایلوت/فرمان: پمپ دنده ای (Gear Pump)
- ظرفیت مخزن هیدرولیک: ۱۶۵ لیتر
فشار هیدرولیک حداکثری تعیین کننده نیروی حفاری است.
| مشخصه فشار سیستم | مقدار (مگاپاسکال – Mpa) | توضیح |
| فشار مدار تجهیزات کاری (Working Device) | ۳۲.۴ Mpa | فشار استاندارد کاری |
| فشار در حالت تقویت (Power Boost) | ۳۵.۳ Mpa | حداکثر فشار لحظه ای برای شکستن یا کندن مواد سخت |
| فشار مدار حرکت (Traveling) | ۳۴.۳ Mpa | فشار مورد نیاز برای حرکت زنجیرها |
| فشار مدار گردان (Slewing) | ۲۴.۵ Mpa | فشار مورد نیاز برای چرخش اتاق |
این سطح از فشار، در کنار کنترل جریان توسط شیرآلات حساس، امکان انجام حرکات همزمان و دقیق (Multi-function) را برای اپراتور فراهم می سازد که یکی از مزایای کلیدی در افزایش بهره وری روزانه است.
طراحی و ایمنی کابین اپراتور
راحتی و ایمنی اپراتور نقشی حیاتی در کاهش خستگی و افزایش تمرکز دارد که مستقیماً بر بازدهی عملیاتی تأثیر می گذارد.
بیل مکانیکی zoomlion ze230e به یک کابین طراحی شده بر اساس اصول ارگونومیک مجهز است که شامل ویژگی های زیر است:
- دید وسیع: طراحی شیشه ها و ستون های کابین به گونه ای است که اپراتور دید ۳۶۰ درجه و تسلط کاملی بر اطراف و محل حفاری دارد.
- سیستم کنترل: استفاده از اهرم های کنترلی (جوی استیک ها) با حساسیت بالا و طراحی راحت برای دست، که کنترل دقیق حرکات بازو و باکت را تضمین می کند.
- صندلی اپراتور: صندلی قابل تنظیم، مجهز به سیستم تعلیق و ضربه گیر جهت جذب لرزش ها، به ویژه در حین کار در سطوح ناهموار.
- سیستم تهویه: وجود سیستم تهویه مطبوع (Air Conditioning) استاندارد، که آسایش حرارتی را در فصول گرم و سرد تضمین می کند.
- کاهش لرزش و صدا: استفاده از سیستم های دمپر روغن سیلیکونی در شش نقطه اتصال کابین، که به طور قابل توجهی لرزش ها و صدای موتور را به داخل کابین کاهش می دهد.
مانیتور داخل کابین، وظیفه نمایش اطلاعات حیاتی دستگاه را بر عهده دارد. این مانیتور دیجیتال، اطلاعات مهمی از جمله فشار روغن موتور، دمای روغن هیدرولیک، دور موتور (RPM)، و وضعیت سیستم حرکت (تند/کند) را به صورت بلادرنگ (Real-time) نمایش می دهد تا اپراتور همواره از سلامت دستگاه مطلع باشد.
زیربندی زوملاین ۲۳۰
زیربندی و ساختار شاسی، بخش هایی هستند که بیشترین تنش را در حین کار تحمل می کنند. زوملاین در طراحی بیل مکانیکی زوملاین ۲۳۰ تمرکز ویژه ای بر دوام این اجزا داشته است.
- بازو و دکل : بازو و دکل این دستگاه با استفاده از فولادهای با مقاومت بالا ساخته شده و در نقاط تنش زا تقویت شده اند تا در برابر نیروهای حفاری بالا و شوک های وارده مقاوم باشند. در برخی از مدل های وارداتی به ایران، از اصطلاح “تقویت بوم و استیک” برای تاکید بر این ویژگی استفاده می شود.
- شاسی و زیربندی: زیربندی این بیل مکانیکی به صورت چرخ زنجیری بوده و در بازار داخلی گاهی به عنوان “زیربندی کوماتسویی” شناخته می شود، که نشان دهنده طراحی مستحکم و قابلیت اطمینان بالای آن برای پروژه های طولانی مدت است.
یکی از مهم ترین ویژگی های بیل زوملاین ۲۳۰، تطبیق پذیری آن است. این دستگاه قابلیت نصب طیف وسیعی از تجهیزات جانبی هیدرولیکی را دارد که کاربرد آن را از یک بیل مکانیکی ساده فراتر می برد:
- پیکور (چکش هیدرولیک): برای شکستن سنگ و بتن.
- قیچی هیدرولیک: برای تخریب سازه های فلزی.
- سنگ شکن های متصل: برای خرد کردن سنگ در محل.
- باکت های متنوع: باکت های با ظرفیت های مختلف یا باکت های گراپ برای بارگیری مواد سبک تر.
بررسی قیمت بیل مکانیکی زوملاین ۲۳۰
درک موقعیت یک محصول در بازار، به ویژه در مورد ماشین آلات سنگین، تنها با در نظر گرفتن مشخصات فنی بیل مکانیکی زوملاین ۲۳۰ کامل نخواهد شد، بلکه نیاز به بررسی عوامل اقتصادی نیز دارد.
با توجه به نوسانات شدید نرخ ارز و شرایط بازار ماشین آلات سنگین در ایران، اعلام یک قیمت بیل مکانیکی زوملاین ۲۳۰ ثابت و دقیق امکان پذیر نیست. با این حال، چند نکته کلیدی در خصوص قیمت گذاری این ماشین وجود دارد:
- قیمت رقابتی اولیه: به طور سنتی، این مدل نسبت به رقبای هم وزن و هم ردیف خود از برندهای مطرح ژاپنی (مانند کوماتسو PC220 خط ۷) و کره ای (مانند هیوندای ۲۲۰)، در هنگام عرضه اولیه، قیمت پایین تری دارد.
- بازار دست دوم (کارکرده): نمونه های کارکرده مدل های قدیمی تر (مانند سال های ساخت ۲۰۱۴ یا ۲۰۱۷) در بازار داخلی با قیمت هایی که به مراتب پایین تر از نمونه های صفر کیلومتر هستند، معامله می شوند.
- خدمات پس از فروش و گارانتی: شرکت های واردکننده معمولاً برای مدل های صفر، خدمات پس از فروش طولانی مدت (به عنوان مثال، ۱۰ سال) و گارانتی معتبر (مانند ۲۵۰۰ ساعت کار) ارائه می دهند که این موارد بر قیمت نهایی تاثیرگذار هستند.
نتیجه گیری
بیل مکانیکی زوملاین ۲۳۰ یا همان بیل مکانیکی zoomlion ze230e، یک ماشین عملیاتی قدرتمند و اقتصادی شرکت زوم لاین است که برای پاسخگویی به حجم بالایی از کارهای حفاری و بارگیری طراحی شده است. تمرکز بر استفاده از اجزای با کیفیت جهانی مانند موتور کامینز، در کنار یک سیستم هیدرولیک با دبی بالا (۲ × ۲۲۰ لیتر بر دقیقه) و فشار قوی (تا ۳۵.۳ مگاپاسکال)، توانایی دستگاه را برای عملکرد مداوم در پروژه های سخت تضمین می کند.
مشخصات فنی بیل مکانیکی زوملاین ۲۳۰، از جمله وزن عملیاتی ۲۲.۸ تنی، عمق حفاری ۶.۸۶ متری، و نیروی حفاری ۱۵۵ کیلو نیوتنی، این دستگاه را به یک رقیب جدی در کلاس خود تبدیل کرده است. در مجموع، بیل زوملاین ۲۳۰ با تلفیق قدرت، دوام سازه ای (تقویت بوم و استیک) و قیمت رقابتی، انتخابی هوشمندانه برای پیمانکارانی است که به دنبال افزایش بهره وری بدون تحمیل هزینه های سنگین اولیه هستند.
